アクセサリー

フロントサンプルクランプ 型式:FPT.50



セラミックスディスクを保持するためのフロントサンプルホルダーです。DWS175、DWS250ではクランプブロック型式:SB.60と一緒に使用します。画像右はSB.60とDT.50及びマイクロメーターが含まれています。

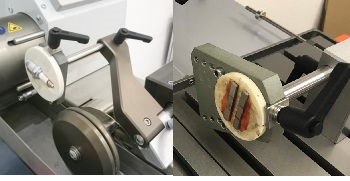

スライドサンプルクランプ 型式:SPT.50.80



セラミックスディスクをダイヤモンドワイヤーと平行に保持するための側面サンプルホルダーです。DWS100には標準付属いたします。DWS175、DWS250ではクランプブロック型式:SB.60と一緒に使用します。(画像右参照)

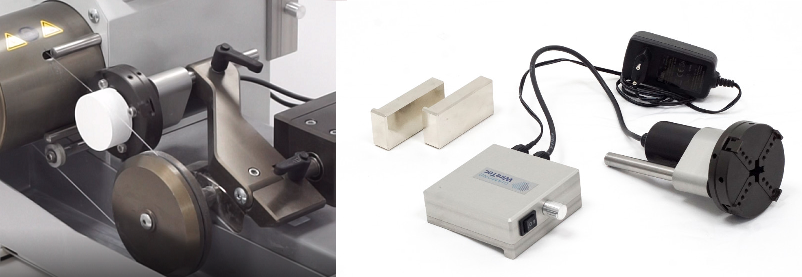

ロータリードライブシステム 型式:DA.80 (DWS100用)



セラミックスディスクに張り付けたサンプルを回転しながら切断します。コンタクトポイントが少なくなり,より効率的に切断します。
・最小直径12mmから最大直径80mmが固定出来ます。
・回転スピード調整、回転方向選択可能

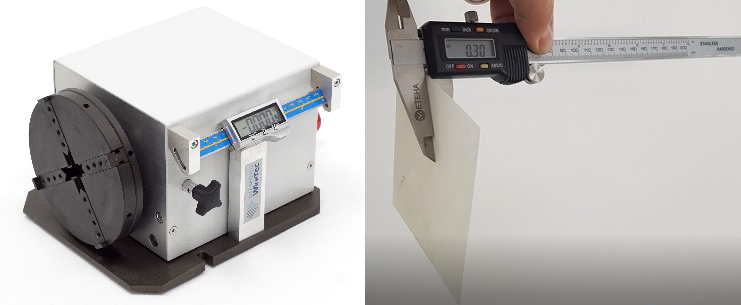

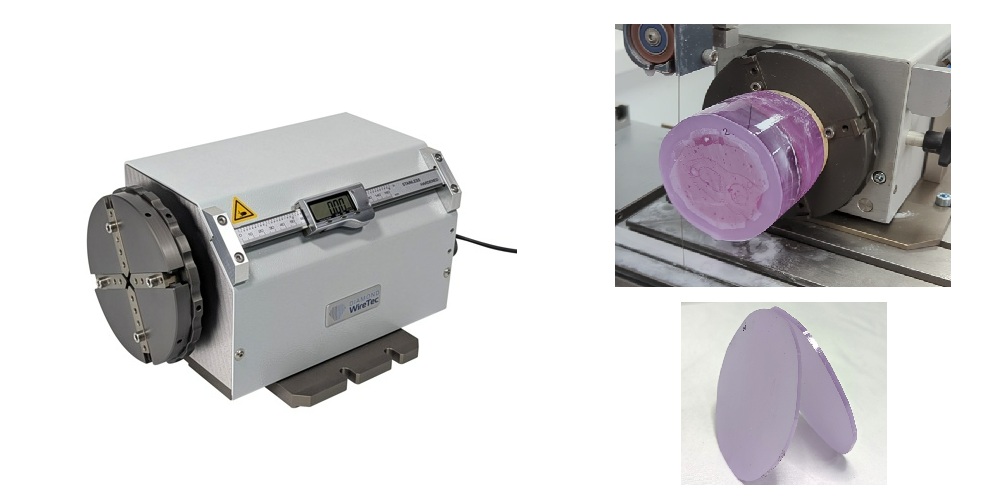

ロータリードライブシステム 型式:DE.130



セラミックスディスクに張り付けたサンプルを回転しながら切断します。コンタクトポイントが少なくなりより効率的に切断します。
・サンプル最大直径5から130mm
・回転スピード調整
・マイクロメーター(X軸方向精度0.01mm)


バイスクランプ




バイスで簡単にサンプルをはさみ、クランプできます。
フロントサンプルクランプやスライドサンプルクランプとに組み合わせて使用します。

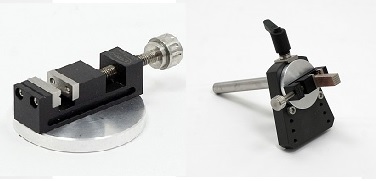

マイクロバイスクランプ 型式:MS.15 最大口開き15mm

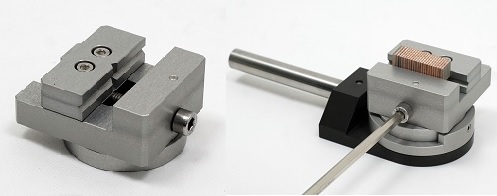

ミニバイスクランプ型式:MS.30 最大口開き30mm

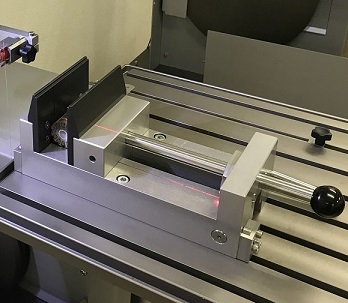

ワンタッチバイスクランプ 型式:MS.150

簡単にサンプルをワンタッチでクランプ出来ます。
 クランプ範囲160mm

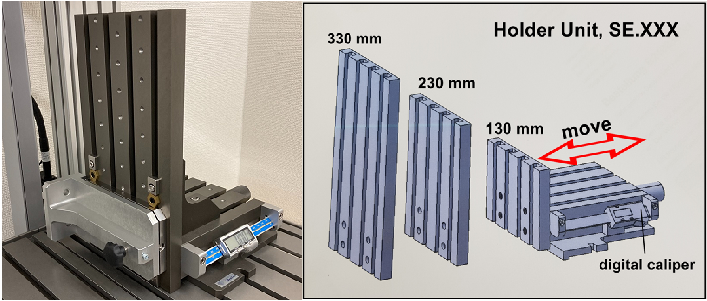

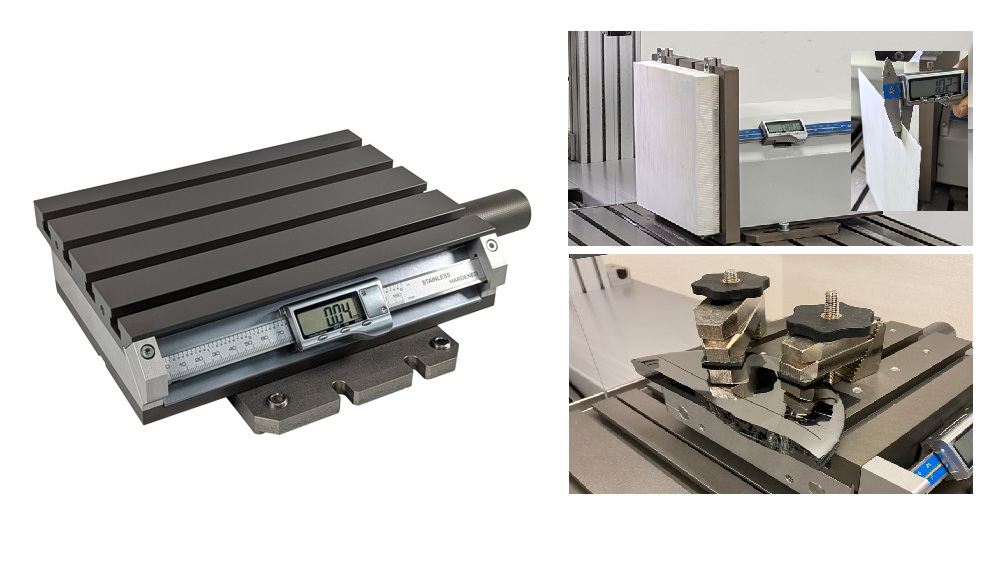

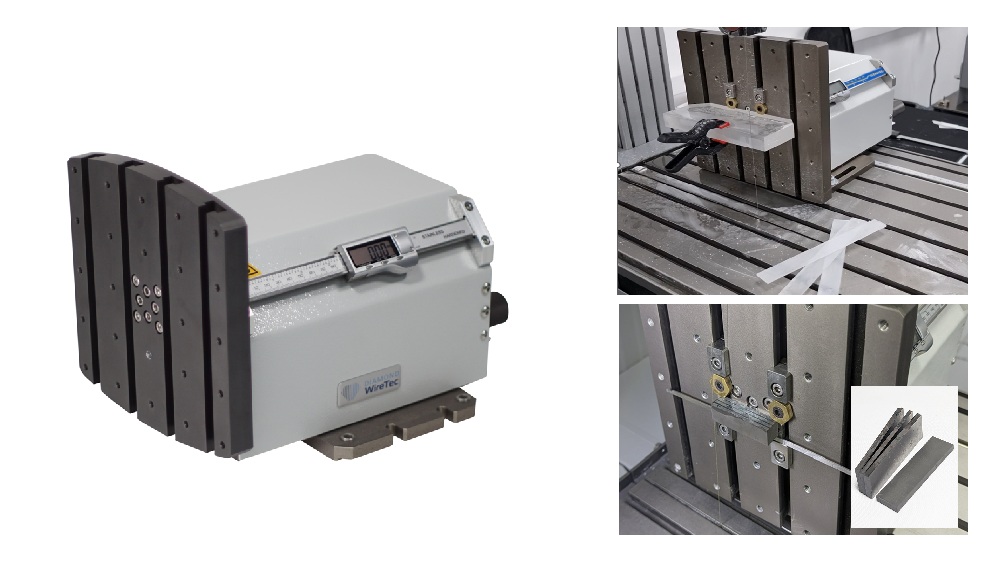

水平垂直スロットクランプユニット 型式:SE175、SE250、SE375



水平垂直スロットクランプユニットはサンプルを縦方向に固定できます。固定後に正確に移動できるマイクロメーターを装備しています。


水平サンプルキャリアー 型式:HPT.20.40



アルミ製の水平サンプルホルダーです。様々なクランプが可能です。 DWS175、DWS250ではクランプブロック型式:SB.60と一緒に使用します。画像はSB.60とオプションのマイクロメーターが含まれて下ります。

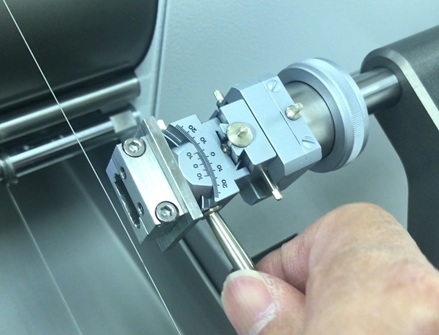

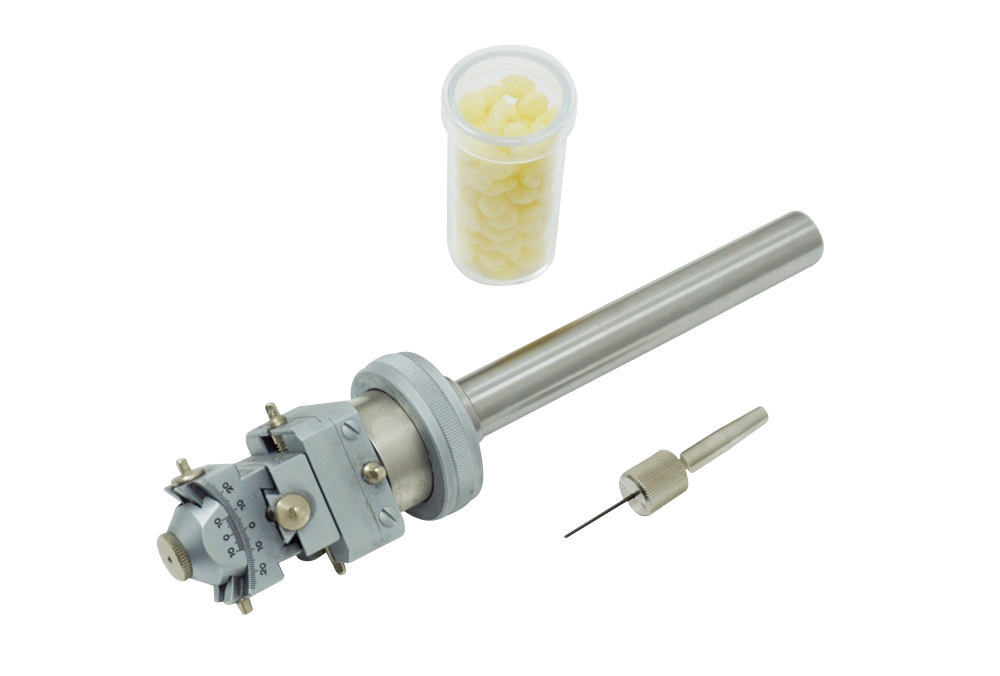

ゴニオメーター 型式:GPT.4



X、Y、Rx、Ry軸が調整可能なゴニオメーター付ホルダーです。
高さ64 mm、直径39 mm
このサンプルホルダーは、DWS175、DWS250ではクランプブロック型式:SB.60と一緒に使用します

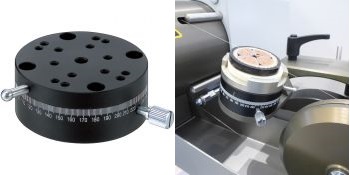

ロータリーテーブル 型式:DT.50



フロントサンプルホルダーと組み合わせて使用するロータリーテーブルです。 マニュアルで調整可能(精度1度) DWS175、DWS250ではクランプブロック型式:SB.60と一緒に使用します。


マイクロメータストップ(アルミ製) 型式:MA.50

正確なカット幅を調整するためのツールです。
陽極酸化アルミニウム製
DWS.175、DWS250のスロットテーブルに適しています 。

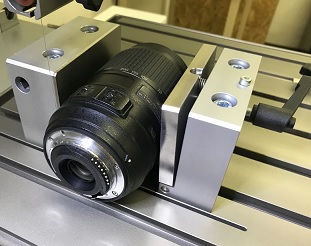

クランプブロック 型式:SB.60



DWS175、DWS250のスロットテーブル用クランプブロックです。2個のブロックとナット、ネジで構成され、円筒ワークピースを簡単にクランプできます。
測定値:H60xB40 / 50xL95 DWS175,DWS250には各種クランプと組み合わせて使用いたします。DWS100には適していません。

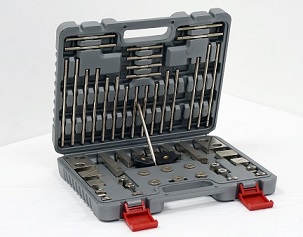

クランプキット 型式:SP.58



スロット幅10 mm、M8ねじ用58個のクランプセットです。 幅広いワークピース/サンプルをクランプします。 DWS100には適合しません。


ヒーティングプレート 型式:HP.18



セラミックディスクを加温するための加熱プレートです。 平らな加工物/試料を固定する為にワックスをすばやく溶解します。 温度範囲:380℃、出力:600W、 加熱面:180×180mm、重量:2.8kg、 電源:110~230V - 50 / 60Hz

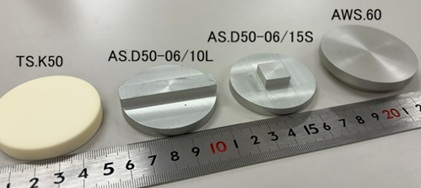

セラミックディスク、アルミディスク



サンプル固定の為の正確かつ平行なセラミックディスクです。ワックスでサンプルを固定します。セラミックディスクとアルミディスクを各種類用意しています。

TS.K50 セラミックディスク(D50)
TS.K80 セラミックディスク(D80)
TS.A50 アルミディスク(D50)
TS.A80 アルミディスク(D80)
*アルミディスクはワークに合わせて製作可能です。ご相談ください。


スペシャルワックス 型式:SW.04



セラミックディスクにサンプルを固定するときに使用します。
(寸法16×12×180mm、4本入り)切断加工後に完全に除去することが可能です。


スクライバープレート 型式:SP.200



セラミックスディスクからワックスをすばやくきれいに取り除く為の専用アルミプレートです。スクレーパー(交換ブレード5枚)、セラミックプレートD50、D80各1枚が付属します。アルマイト仕上げ 寸法:L200 x B200 x H15 mm


プラスチックボックス45.w25xL45xH10mm 10pcs 型式:KB.45-10
プラスチックボックス45.w25xL45xH10mm 100pcs 型式:KB.45-100

プラスチックボックスは固定しにくいサンプルのクランプに使用します。
ワークピースの50%以下を樹脂で固める事で露出したサンプルのみを
切断することが出来ます。サイズは複数ございます。


常温硬化エポキシ樹脂 型式:VH.100

切断サンプル簡単に固定する為の透明な樹脂です。
プラスチックボックスにサンプルを入れ樹脂を注ぎ固めます。
硬化時間:5時間(30分のタイプもございます。)


顕微鏡 型式:SM.20

800 mmの金属製の関節アームとLEDライト、倍率10倍、20倍(オプション40倍)で45°と360°の対角線回転、ワーキングディスタンス54-74 mm
DWS100に最適です。*CCDカメラやビデオなど各種ご提案できます。


ルーペ付LEDライト 型式:LL.400

光学式ルーペ付ライトにフレキシブルアームホルダーがついています。
切断位置及び切断中の確認で使用頂けます。


コンパクト顕微鏡(ワイヤー確認用) 型式:ML.30

ダイヤモンドワイヤーの磨耗、消耗の評価が手軽に行えるコンパクト顕微鏡です。倍率30倍およびライトを備えています。電池式

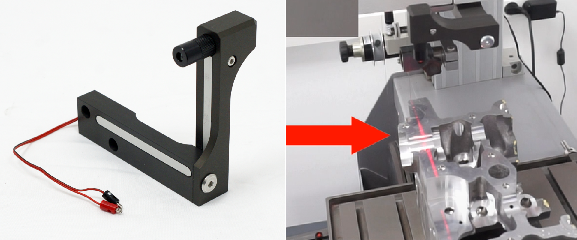

ラインレーザー 型式:LA.24



DWS.175またはDWS.250のクランプテーブルで、切断ラインをあらかじめ赤色ラインで示すことが出来ます。(本体組み込みのオプションです。)


グリスガン 型式:FP.60
グリスチューブ40g 型式:FT.40

小型で便利なグリースガン、指定された稼動時間後にダイヤモンドワイヤソーのガイドエレメントを維持するために推奨される特殊潤滑剤です。


潤滑剤 型式:SF.01

ダイヤモンドワイヤーに切断でついたチリを除去し、腐食保護をします。金属の切断では良好な断面を得ることが可能です。
容量1リットルのボトルに濃縮されています
